ヴィラのエレベーター設置スペースの測り方は？

ヴィラのエレベーター設置スペースの測定は、正確さと慎重な検討が必要な重要なステップです。ヴィラのエレベーターのサプライヤーとして、私は不適切なスペース測定により設置プロセス中に複雑な問題が発生するさまざまなシナリオに遭遇してきました。このブログでは、ヴィラのエレベーターのスペースを正確に測定し、シームレスな設置と最適なパフォーマンスを確保する方法についての洞察を共有します。

ヴィラのエレベータースペース要件の基本を理解する

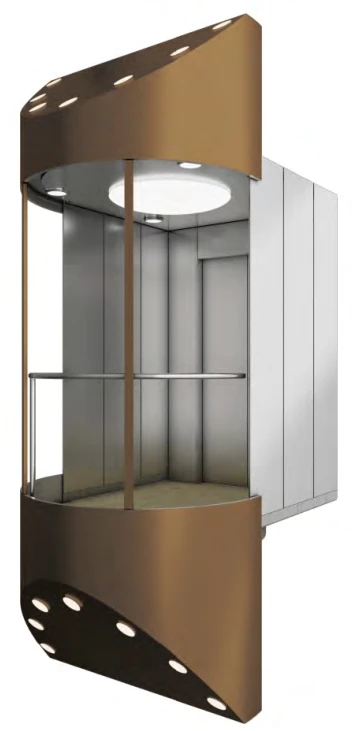

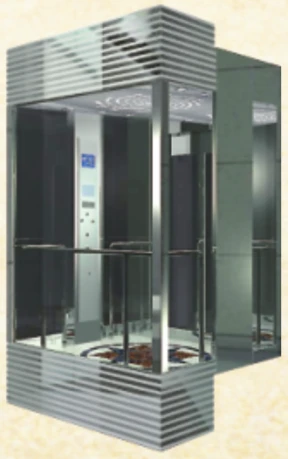

測定プロセスに入る前に、ヴィラのエレベーターに必要な基本的なスペースを理解することが重要です。さまざまな種類のエレベーターガラス製ホームエレベーターそして住宅用屋内エレベーター、デザイン、容量、機能に基づいてスペースのニーズは異なります。

スペースを測定する際に考慮する必要がある主なコンポーネントには、エレベーターシャフト、機械室 (必要な場合)、各階の踊り場エリア、メンテナンスと安全を目的としたエレベーター周囲のスペースなどがあります。

ステップ 1: エレベーターのタイプと容量を決定する

スペースを測定する最初のステップは、ヴィラのニーズに最も適したエレベーターのタイプを決定することです。この決定には、フロア数、予想される交通量、利用可能な予算などの要素が影響します。たとえば、ヴィラのエレベーター容量が大きくなると、シャフト内および着陸地点により多くのスペースが必要になります。

エレベーターのタイプを選択したら、次のステップは定員を決定することです。これは通常、乗客の数またはエレベーターが運ぶことができる重量の観点から測定されます。より大きな容量のエレベーターには、当然、乗客と機械を収容するためのより多くのスペースが必要になります。

ステップ 2: エレベーターシャフトを測定する

エレベータシャフトは、エレベータかごが移動する垂直空間です。シャフトを正確に測定することは、エレベータかごのサイズとエレベータ全体の機能を決定するため、非常に重要です。

長さと幅: 巻尺を使用して、シャフトの下部、中間、上部の長さと幅を測定します。シャフトの壁の不規則性を考慮して、複数の点で測定することが重要です。シャフトの最小空き寸法は、エレベータかご、ガイドレール、および安全装置を収容するのに十分である必要があります。
身長: シャフトの底部のピットから頭上空間の上部までの高さを測定します。ピットは、緊急時にエレベータかごが停止できる最下位の乗場の下にあるスペースです。頭上空間は、エレベータかごが安全に停止できるようにする最も高い乗場の上の領域です。

ステップ 3: 機械室を検討する

すべてのヴィラのエレベーターに個別の機械室が必要なわけではありません。最新のエレベータには、シャフト内またはエレベータかごの上部に設置できる機械が搭載されているものがあります。ただし、機械室が必要な場合は、そのためのスペースも測定することが重要です。

位置: 機械室は、エレベーターシャフトの近くの便利でアクセスしやすいエリアに配置する必要があります。また、換気をよくし、湿気や極端な温度から保護する必要があります。
寸法：機械室の長さ、幅、高さを測定します。機械室は、エレベーター機械、制御パネル、その他の機器を収容できる十分な広さが必要です。メンテナンス担当者が安全に移動できる十分なスペースも必要です。

ステップ 4: 着地エリアを測定する

乗場とは、各階のエレベーターのドアが開くスペースのことです。これらのエリアは、乗客がエレベーターに安全に出入りできるように十分な広さが必要です。

奥行きと幅: 各階の踊り場の奥行きと幅を測定します。エレベーターを待つ間、乗客が快適に立ち上がるのに十分な深さが必要です。幅は、エレベーターのドアの開閉や乗客の移動に対応できる十分な幅が必要です。
クリアランス: 乗り場からエレベーターのドアまでの通路が確保されていることを確認してください。乗客の移動を妨げる家具、壁、柱などの障害物がないこと。

ステップ 5: クリアランスを考慮する

メインスペースに加えて、メンテナンスと安全の目的でエレベーターの周囲のスペースを考慮することが重要です。

サイドクリアランス: エレベータかごの側面とシャフトの壁の隙間を測定します。これらの隙間は、エレベータかごが壁に擦れるのを防ぎ、緩衝装置やガイドシューなどの安全装置を取り付けるために必要です。
上下のクリアランス: エレベータかごの上部と下部の隙間を測定します。オーバートラベルの場合にエレベータかごが天井に衝突するのを防ぐために、上部のクリアランスが必要です。エレベータかごがピット内で安全に停止できるようにするために、底部の隙間が必要です。
